一、產品概述

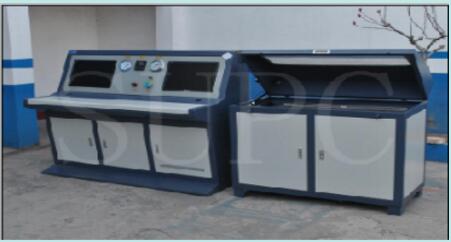

線纜靜壓壓潰試驗機（海纜線深海水壓測試臺）主要指的是針對于深海管線、海纜線、海底光電纜線，深海通訊纜線，海底靜態管道，輸送管線等深海纜線的模擬深海水壓，完成對海纜線的高壓靜態壓潰、高壓水壓滲漏測試等深海壓力檢測項目。

二、試驗過程

線纜壓潰試驗機整個的試驗過程主要分為6個步驟：首先是前期的準備，纜線送入壓力艙體內固定好前后端、注水加壓試驗、拆卸前后端蓋、管線出艙以及后期的處理，其中注水加壓時需要按照設定水壓值聯系加壓，每增加一定的壓力 需要保持一段時間的水壓穩定并提醒觀察，當出現明顯的壓潰現象，試驗結束并完成相應的數據采集和分析。

三、試驗原理

海纜線深海水壓測試臺主要是利用思明特增壓泵，完成對不同深水壓的模擬輸出，利用思明特控制系統完成對輸出壓力的控制，同時把壓力作用到放置測試產品密封狀態的深海高壓艙中，再通過思明特數據系統實時采集測試數據和壓力曲線，最終完成產品的深海外水壓檢測的目的。

四、海纜深海水壓測試臺的技術參數：

1．深度范圍： 0~8000m

2．壓力范圍： 0~80MPa

3．測試介質： 液體

4．測試工位： 單工位

5．空壓精度： ±0.1MPa

6．采集精度： 0.5%FS

7．泵的選型： G_175

8．計時方式： 計算機自動

9．提醒方式：聲光報警提醒

10．試壓方式： 凈外水壓測試方式

11．輸出方式： 計算機壓力曲線和試驗報告

12．深海高壓艙開啟：快速開啟機構/簡單開啟機構

13．設備使用條件：0.3~0.8Mpa低壓氣源，220V電源，380V電源。

五、線纜靜壓壓潰試驗機（海纜線深海水壓測試臺）試驗機型號
