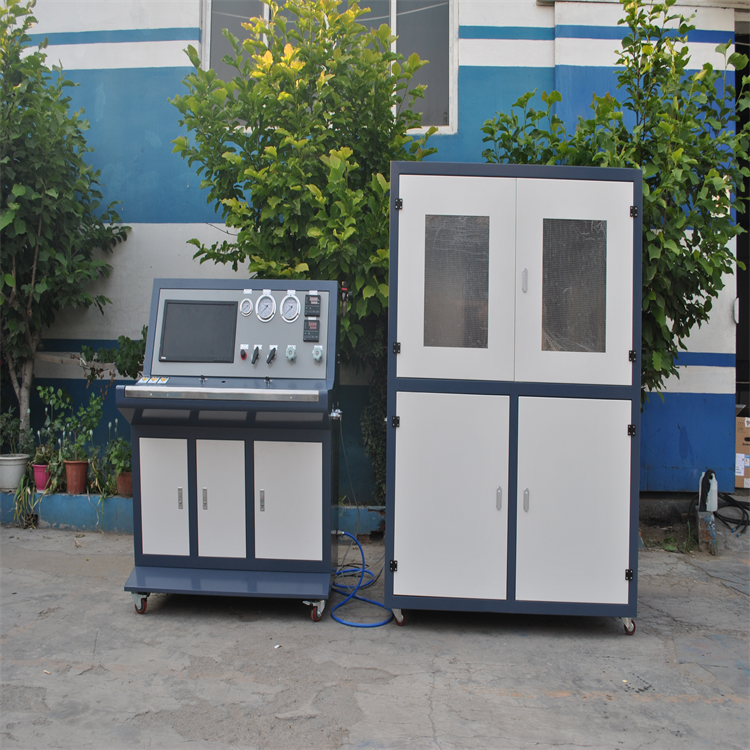

復合氣瓶外測法水壓試驗臺

思明特（濟南）復合氣瓶外測法水壓試驗臺主要適合CNG纏繞瓶 CNG鋼瓶、LPG氣瓶、消防氣瓶、無縫鋼瓶、復合氣瓶、呼吸氣瓶、滅火器筒體、蓄能器等鋼制或復合材料類容器的水壓強度試驗、殘余變形量測試（根據需要可以選用內側法或外測法）。

復合氣瓶外測法水壓試驗臺參考執行標準：

·GB/T 9251 氣瓶水壓試驗方法

·GB 4351 手提式滅火器

·GB 8109推車式滅火器

·GB 17258 汽車用壓縮天然氣鋼瓶

·ISO 11439天然氣汽車車載高壓氣瓶

·ISO 9809國際標準鋼瓶

·ECE R110 車輛推進系統用壓縮天然氣

復合氣瓶外測法水壓試驗臺主要技術參數：

·加壓范圍：0～80MPa

·恒壓范圍：5%～100%F.S

·試驗介質：水

·介質溫度：常溫

·測試工位：1路（可擴展）

·壓力測量精度：±0.5%F.S(可選更高精度)

·壓力控制精度：±1% F.S

·變形量測量方式：稱重、流量計或量筒

·變形量測量精度：±1% F.S

·水套密封形式：氣缸自動密封

·水套規格：根據測試氣瓶規格

·計時范圍：0～999S

·驅動空氣：0.5MPa≤P≤0.8MPa

·電源電壓：AC 380V 50Hz

復合氣瓶外測法水壓試驗臺采用稱重法自動讀取空瓶重量、瓶加水重量，自動計算容積；外測法水壓測試臺采用流量計控制，自動加水；水套部分采用氣缸自動壓緊密封，測試瓶瓶口采用我公司專利---內漲式高壓自密封快速瓶口接頭密封；

采用計算機自動控制氣瓶水壓試驗；

外測法水壓測試臺自動采集水量（變形值）、壓力、時間數據組并保存；

在試驗過程中，動態顯示時間/水量曲線、時間/壓力曲線、水量/壓力曲線；

自動計算測試氣瓶殘余變形率及判定試驗結果，并將所有試驗數據自動保存；

車載氣瓶國家標準水壓試驗機自動生成水壓試驗報告（EXCEL格式）；

試驗數據永久保存，可隨時根據相關氣瓶數據（如試驗日期、瓶號、批號等）查詢試驗過程、結果，重新生成試驗報告等。

主要功能及特點:

復合氣瓶外測法水壓試驗機可以根據客戶需求定制水套規格（最大650mm×1850mm），適合各種規格氣瓶測試；

·采用微機控制試驗過程，實時顯示壓力－時間、變形量－時間和壓力－變形量曲線，自動計算試驗結果可自動保存，可打印輸出，設備掉電時自動保存試驗結果；輸出壓力、保壓時間等參數可在允許范圍類自由設定；

·自主研發的專用控制軟件，成熟穩定，保證整個試驗過程完全符合相關國家標準；

·軟件控制程序具有自校和溫度補償功能，系統變形量自動排除；（可提供標準瓶）

·德國進口泵、高壓閥門、管件及接頭，與水接觸全部采用不銹鋼產品，保證耐壓等級和介質適用性；

·具有掉電保護功能，停電后系統自動卸壓，同時試壓系統及水套均設置安全保護裝置，最大限度保證操作人員和設備的安全；

·車載氣瓶國家標準水壓試驗機可根據用戶效率要求配置流水線（含稱重測容積、水壓試驗、殘余變形率測量、氣瓶烘干），可選擇單工位、雙工位及四工位等不同配置，單工位可以實現8分鐘/件的生產效率。

二、氣瓶外測法水壓試驗機特點

1.氣瓶外測采用氣動液體方式增壓，接液部分采用不銹鋼材質；

2.多種不同型號的水護套，滿足多種測試規格的要求；

3.高精度驗校壓力表對檢測壓力表進行校驗；

4.軟件具有友好用戶界面，免除人為錯誤，記錄相應的試驗壓力、膨脹量；

5.整個水壓試驗結束時，計算機采集到了初始水位、最高水位、最高壓力以及結束水位，通過上位機的計算就可 以得到氣瓶的全變形值、殘余變形值和殘余變形；

6.電子稱重裝置代替原來的量管，電子數字式傳感器能精確讀出壓力和膨脹量；
